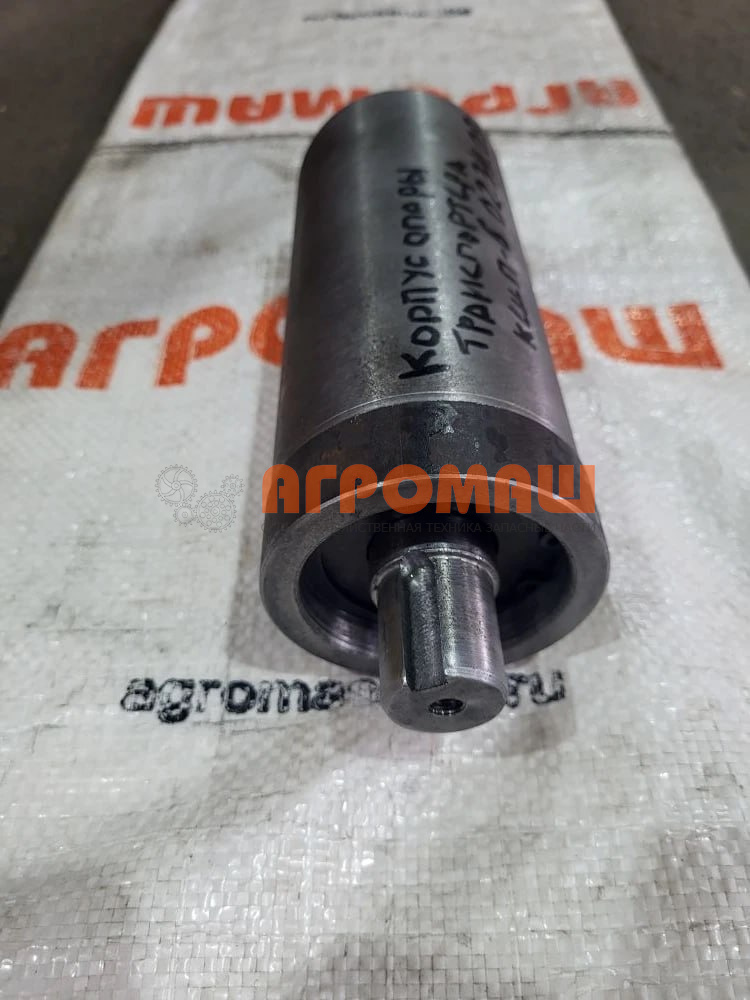

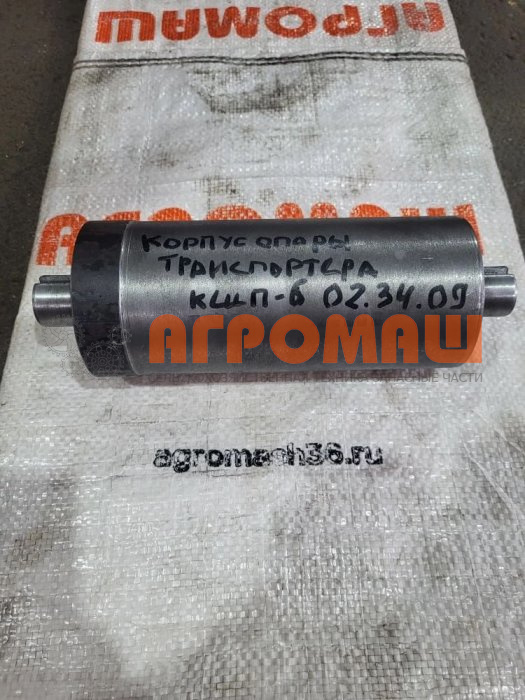

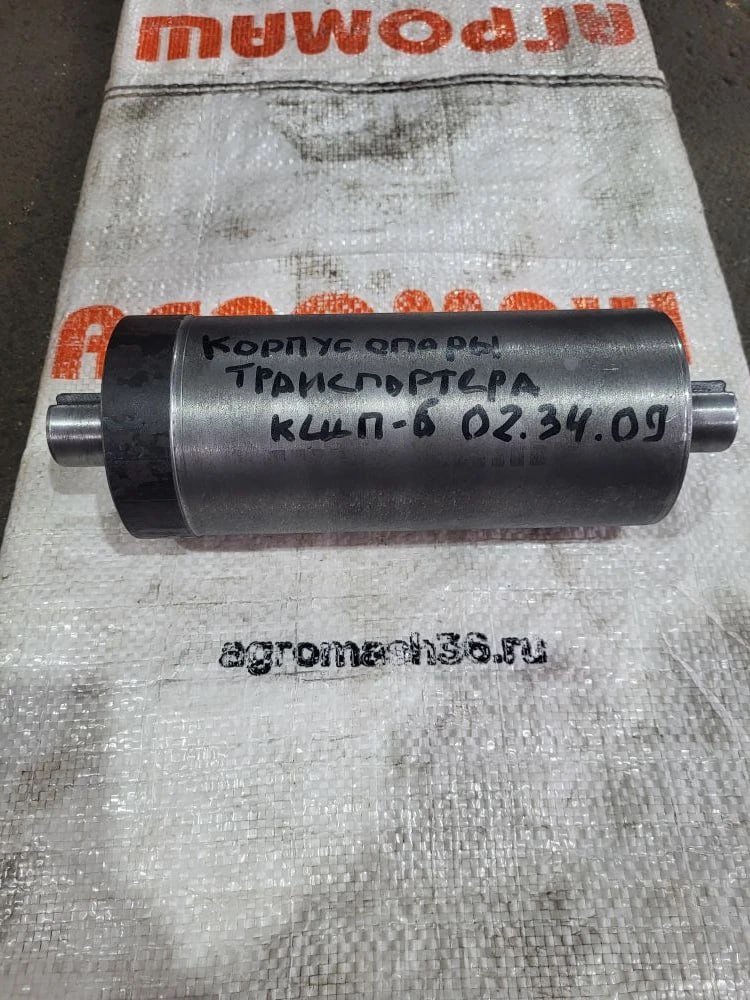

Корпус опоры 02.34.09 в сборе обеспечивает фиксацию и свободное вращение вала скребкового транспортера КШП-6. Компенсирует радиальные нагрузки при подаче зернового вороха, сохраняя соосность привода и стабильность работы конвейера:
-
Тип детали: Узел опорный в сборе (корпус + вал + подшипники)
-
Применяемость: зерноочистительная машина КШП-6, КШП-6М
-
Узел установки: опора приводного / натяжного вала скребкового транспортера
-
Материал корпуса: сталь 3 / сталь 20; вал — сталь 45 с закалкой шеек
Параметры:
-
Межцентровое расстояние крепежа: по заводскому чертежу 02.34.09
-
Посадочный ∅ подшипников: под серию 180205–180207 (уточнять по модификации)
-
Диаметр вала: 30–35 мм (рабочая шейка под подшипник)
-
Тип крепления: фланцевое, отверстия под болты М10–М12
-
Масса в сборе: ~6,5 кг
-
Комплектация: корпус + вал + 2 подшипника + крепёж (опционально)
-
Готовый узел «под ключ» — корпус, вал и подшипники подобраны и собраны по заводским допускам, исключена несовместимость при замене.
- Закалённые шейки вала — твёрдость 45–52 HRC повышает износостойкость в местах посадки подшипников, снижает риск выработки при интенсивной эксплуатации.
- Усиленный корпус — сварная конструкция с рёбрами жёсткости выдерживает вибрационные и ударные нагрузки без деформации.
- Стандартизированные подшипники — применяются типовые подшипники качения (серия 180200 / 305–308), доступные для быстрой замены при ремонте.
- Полная взаимозаменяемость — геометрия крепежных отверстий и посадочных поверхностей соответствует КД Гатчинсельмаш, монтаж в штатные опоры КШП-6 без доработок.
- Перед установкой очистите посадочную плоскость рамы от загрязнений и коррозии.
- Установите узел, зафиксируйте штатным крепежом с моментом затяжки по РЭ КШП-6.
- После монтажа проверьте свободное вращение вала и отсутствие осевого люфта.
- Смазывайте подшипники каждые 100–150 моточасов (ЛИТОЛ-24, ЦИАТИМ-201).
- При замене узла проверяйте соосность с ответной опорой — перекос >0,5 мм/м ускоряет износ подшипников и приводит к заклиниванию вала.
- Меняйте опорные узлы парно (приводная и натяжная стороны) — это сохраняет соосность вала и снижает нагрузку на цепь транспортера.
