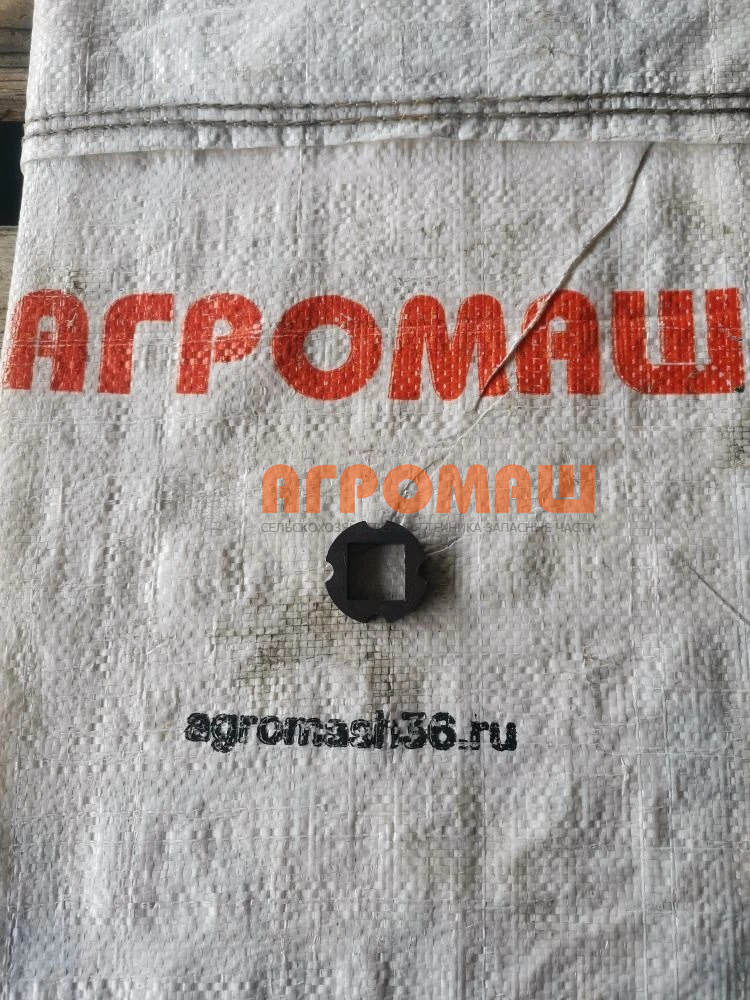

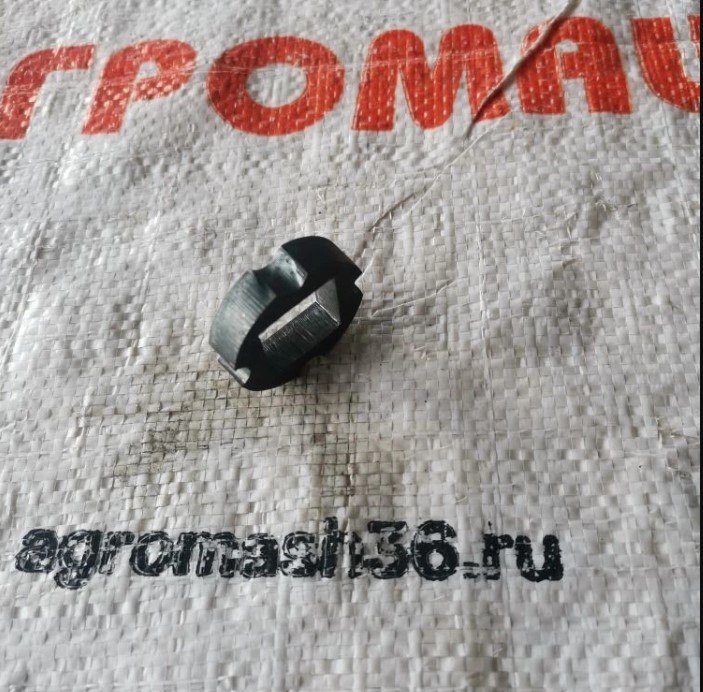

Втулка опорная / направляющая ПС-10.43.613 (Гатчинсельмаш) обеспечивает точное центрование и снижение трения в узле дозирования протравителя ПС-10, ПС-10АМ. Узел установки: узел дозирования / насос-дозатор ПС-10.43.000. Деталь компенсирует радиальные нагрузки на вал насоса-дозатора, сохраняя стабильность подачи протравливающей жидкости и точность нормы расхода.
Параметры:
- Внутренний ∅: 18 мм (под вал дозатора)
-
Наружный ∅: 26 мм (посадка в корпус)
-
Длина: 32 ±0,2 мм
-
Твёрдость рабочей поверхности: 45–52 HRC
-
Шероховатость: Ra ≤ 0,8 мкм
-
Масса: ~0,15 кг
-
Материал: бронза БрОЦС 5-5-5 / сталь 45 с антифрикционным покрытием
-
Комплектация: втулка, смазка наносится при монтаже
- Антифрикционный материал — бронза или сталь с покрытием снижает коэффициент трения без частой смазки, устойчива к воздействию агрохимикатов на водной и масляной основе.
- Прецизионная геометрия — посадочные отверстия с допуском Н7/к6 обеспечивают плотную фиксацию в корпусе дозатора без люфтов и перекосов.
- Термообработка рабочих поверхностей — твёрдость 45–52 HRC повышает износостойкость при контакте с абразивными частицами в протравителе.
- Канавки для смазки — внутренняя поверхность снабжена спиральными канавками для удержания консистентной смазки и отвода микрочастиц.
- Полная взаимозаменяемость — деталь соответствует КД Гатчинсельмаш, устанавливается в штатный узел ПС-10.43.000 без доработок.
- перед установкой очистите посадочное место от загрязнений и остатков старой смазки;
- проверьте вал на биение и эллипсность (допуск ≤ 0,03 мм);
- нанесите тонкий слой смазки (ЦИАТИМ-201, ЛИТОЛ-24) на внутреннюю поверхность втулки;
- запрессуйте деталь оправкой без перекоса, до упора в бурт;
- после сборки проверьте плавность вращения вала — заедания недопустимы.
Нужна запчасть для ПС-10?
Отправьте артикул или фото в Агромаш — подберём, уточним наличие и срок доставки. Работаем с фермерами, агропредприятиями и сервисными центрами.
Купить втулку ПС-10.43.613 в Агромаш со склада. Важное для специалистов при эксплуатации:
- Износ втулки ПС-10.43.613 приводит к увеличению зазора между валом и корпусом дозатора, что нарушает точность дозирования протравителя. Допустимый радиальный люфт — не более 0,1 мм.
- Осматривайте втулку при каждом сезонном ТО на предмет задиров и выработки.
- При зазоре > 0,15 мм — замените деталь парно с уплотнениями.
- Обновляйте смазку через пресс-маслёнку (при наличии) каждые 150–200 моточасов.
- При замене втулки дозатора одновременно проверяйте состояние сальников и шпоночного соединения вала. Комплексная замена изношенных элементов сохраняет точность дозирования протравителя в пределах ±2%.
