Ввод угловые патрубки для самотечных систем) — фасонный элемент самотечного зернопровода, предназначенный для изменения направления потока зерна, подключения оборудования к магистральным трубам и организации разветвлений в элеваторных системах.
Конструктивные особенности:
- Углы поворота: 30°, 45°, 60°, 90° — подбираются под трассу трубопровода для минимизации гидравлического сопротивления и травматизма зерна.
- Диаметры условного прохода: 150–400 мм — совместимость со стандартными самотечными трубами и фланцами Ду.
- Материал: сталь 08пс / 08Ю, толщина 1,5–3 мм — баланс износостойкости и веса; по запросу — оцинкованное исполнение.
- Тип соединения: фланцевое (под крепёж М8–М10) — обеспечивает герметичность стыка и быстрый демонтаж при ремонте.

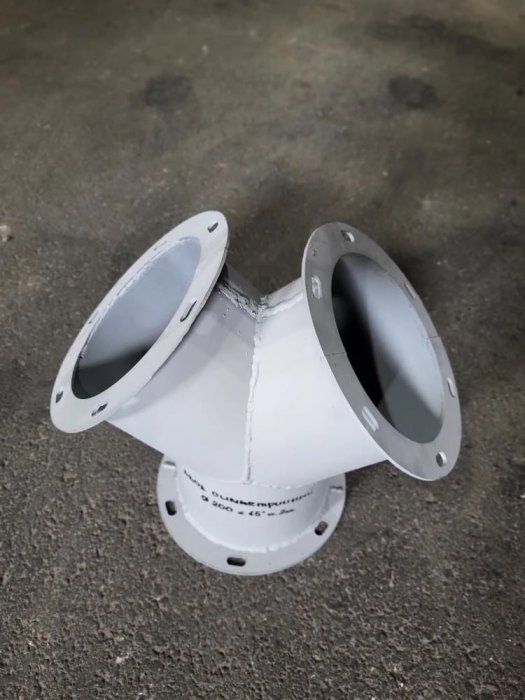

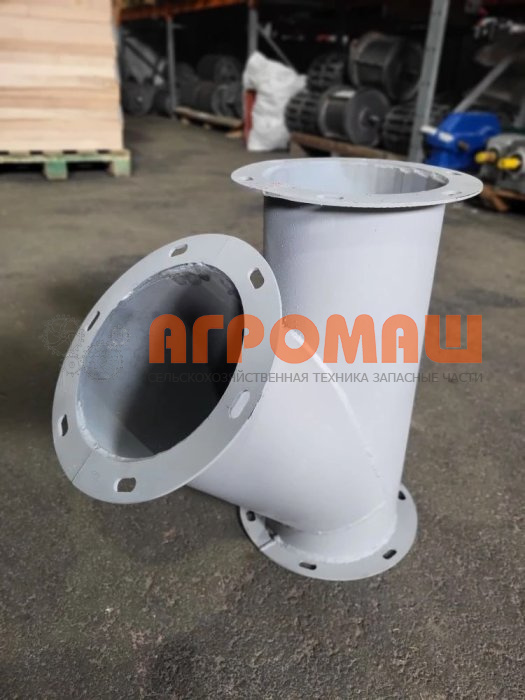

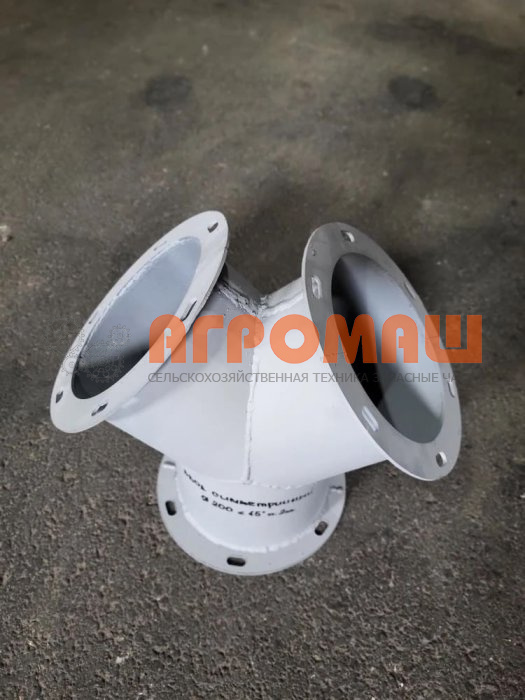

- Исполнение: односторонний / двусторонний / тройниковый — под задачи прямого, углового или разветвлённого подключения.
- Радиус закругления — плавный поворот (R ≥ 2–3×D) снижает абразивный износ и сохраняет всхожесть семян.
- Толщина стенки — 2 мм для сухого зерна, 3 мм для культур с высокой абразивностью (кукуруза, подсолнечник).
- Герметичность фланца — использование паронитовых или маслобензостойких прокладок исключает просыпание и запыление.
- Антикоррозионная защита — грунтовка ГФ-021 или горячее цинкование продлевают ресурс во влажных зонах.
- При проектировании самотечной линии минимизируйте количество поворотов под 90°. Комбинация двух вводов по 45° снижает потери на трение на 20–25% и уменьшает износ узла в 1,5–2 раза.
- зерносушильных комплексов и башен элеваторов;
- складов напольного хранения с самотечной подачей;
- линий первичной очистки и сепарации зерна;
- узлов пересыпки между транспортерами и нориями.
- Нужен ввод нестандартного исполнения? Отправьте чертеж или ТЗ — изготовим под ваш объект: любой угол, диаметр, толщина стали, оцинковка. Работаем с элеваторами, фермерами, проектными и монтажными организациями.
- Соответствие типовым проектам — геометрия и крепёж совместимы с элеваторными системами РФ.
- Качество изготовления — швы зачищены, кромки без заусенцев, внутренняя поверхность гладкая.
- Доставка по РФ — в регионы строительства и модернизации элеваторов.
